气力输送系统在粉、粒料物料处理中的运用
作者：admin 时间：2019-12-04 17:08

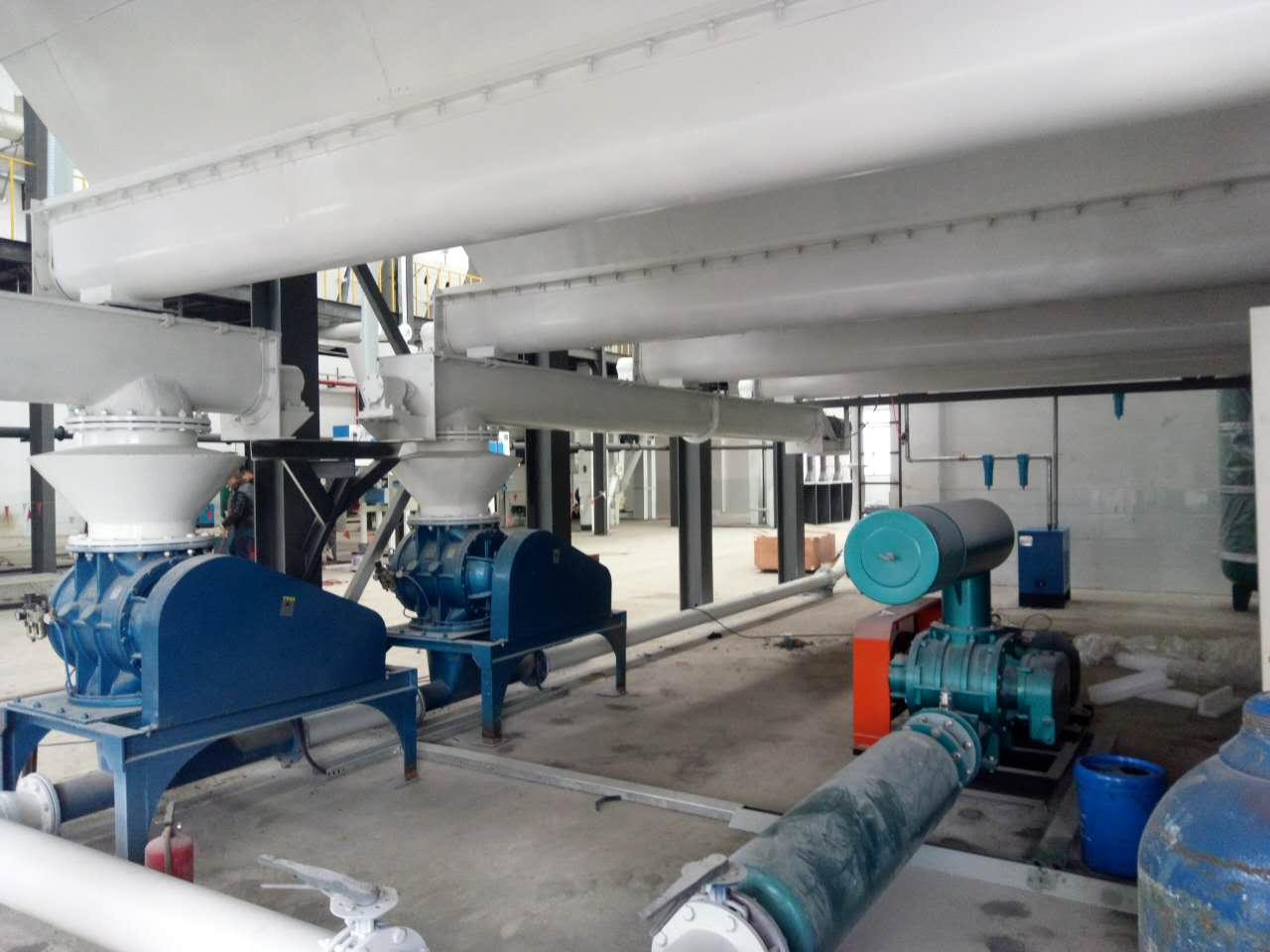

气力输送系统的主要特点是输送量大，输送距离长，输送速度较高;能在一处装料，然后在多处卸料。根据颗粒在输送管道中的密集程度，气力输送系统分为:①稀相输送:固体含量低于1-10kg/m3，操作气速较高(约18~30m/s)，输送距离基本上在300m 以内。现成熟设备料封泵来说，输送操作简单无机械转动部件，输送压力低，无维修、免维护!②密相输送:固体含量10-30kg/m3或固气比大于25的输送过程。操作气速较低，用较高的气压压送。 现成熟设备仓泵，输送距离达到500m 以上，适合较远距离输送，但此设备阀门较多，气动、电动设备多。输送压力高，所有管道需用耐磨材料。间歇充气罐式密相输送。是将颗粒分批加入压力罐，然后通气吹松，待罐内达一定压力后，打开放料阀，将颗粒物料吹入输送管中输送。脉冲式输送是将一股压缩空气通入下罐，将物料吹松;另一股频率为20~40min-1脉冲压缩空气流吹入输料管入口，在管道内形成交替排列的小段料柱和小段气柱，借 空气压力推动前进。③负压输送: 管道内压力低于大气压，自吸进料，但须在负压下卸料，能够输送的距离较短;优点:设备投资、负荷较小。缺点:运行流速高，管道磨损严重，磨损出现漏洞无法察觉!
在水平管道中进行稀相输送时，气速应较高，使颗粒分散悬浮于气流中。气速减小到某一临界值时，颗粒将开始在管壁下部沉积。此临界气速称为沉积速度。这是稀相水平输送时气速的下限。操作气速低于此值时，管内出现沉积层，流道截面减少，在沉积层上方气流仍按沉积速度运行。
在垂直管道中作向上气力输送系统，气速较高时颗粒分散悬浮于气流中。在颗粒输送量恒定时,降低气速,管道中固体含量随之增高。当气速降低到某一临界值时，气流已不能使密集的颗粒均匀分散,颗粒汇合成柱塞状,出现腾涌现象(见)，压力降急剧升高。此临界速度称噎塞速度，这是稀相垂直向上输送时气速的下限。对于粒径均匀的颗粒，沉积速度与噎塞速度大致相等。但对粒径有一定分布的物料,沉积速度将是噎塞速度的2~6倍
在水平管道中进行稀相输送时，气速应较高，使颗粒分散悬浮于气流中。气速减小到某一临界值时，颗粒将开始在管壁下部沉积。此临界气速称为沉积速度。这是稀相水平输送时气速的下限。操作气速低于此值时，管内出现沉积层，流道截面减少，在沉积层上方气流仍按沉积速度运行。
在垂直管道中作向上气力输送系统，气速较高时颗粒分散悬浮于气流中。在颗粒输送量恒定时,降低气速,管道中固体含量随之增高。当气速降低到某一临界值时，气流已不能使密集的颗粒均匀分散,颗粒汇合成柱塞状,出现腾涌现象(见)，压力降急剧升高。此临界速度称噎塞速度，这是稀相垂直向上输送时气速的下限。对于粒径均匀的颗粒，沉积速度与噎塞速度大致相等。但对粒径有一定分布的物料,沉积速度将是噎塞速度的2~6倍
