粉体输送系统的输送原理
作者：常州宝立智能装备 时间：2019-10-14 14:00
粉体输送系统是通过真空吸粉达到送粉目的，并与过滤、回风、给料、阀控等综合因素相结合的系统。该系统主要用于输送粉状物料、粒状物料、粉状物料混合料等物料。系统可以自动传输各种材料包装机的料斗,注塑机,粉碎机和其他设备,也可以直接运输混合材料混合机及各种混合反应的坦克,在喂养时解决粉尘问题,减少工人的劳动强度,是首选的系统输送粉末。
工作原理

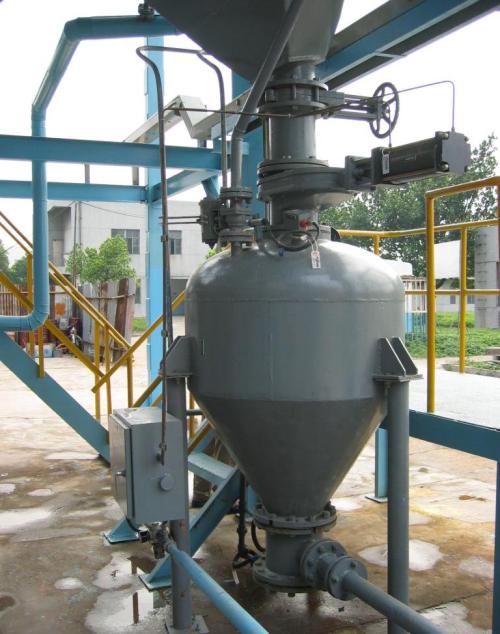

当风机从集粉罐中抽出空气时，在集粉罐内产生很强的负压。粉末袋中的粉末通过吸入管随空气吸入粉末收集罐。粉末收集罐内的过滤器能有效地防止粉尘和微粒随空气被提取出来。在这个过程中，储粉罐旁边的储气罐中储存的空气充满了一定的压力。当吸力结束时，储气罐内的空气会在瞬间脉冲中释放出来，滤芯会被吹回，将吸附在滤芯上的物料吹出，使滤芯保持正常的过滤面积，不影响输出。
当系统开始运行时，集粉罐下方的卸料装置开始工作，粉料不断掉落。为了防止粉料在罐内堆积不易掉落，罐内下方安装了高频振荡器，保证粉料顺利落料。如果粉吞吐量不高的情况下,可以采用间歇冲裁的方式,形成负压,粉桶采用气体射流充分吸收材料,通过材料的物质层面上控制电平表,自动停止吸烟,张着嘴吹气,气动进料阀打开材料,最后由喂口材料低电平表,当物料液位低于液位时，进料口阀关闭并重新启动吸收物料。上述连续或间歇下料过程可通过PLC和自动控制来设定。
工作原理
当风机从集粉罐中抽出空气时，在集粉罐内产生很强的负压。粉末袋中的粉末通过吸入管随空气吸入粉末收集罐。粉末收集罐内的过滤器能有效地防止粉尘和微粒随空气被提取出来。在这个过程中，储粉罐旁边的储气罐中储存的空气充满了一定的压力。当吸力结束时，储气罐内的空气会在瞬间脉冲中释放出来，滤芯会被吹回，将吸附在滤芯上的物料吹出，使滤芯保持正常的过滤面积，不影响输出。
当系统开始运行时，集粉罐下方的卸料装置开始工作，粉料不断掉落。为了防止粉料在罐内堆积不易掉落，罐内下方安装了高频振荡器，保证粉料顺利落料。如果粉吞吐量不高的情况下,可以采用间歇冲裁的方式,形成负压,粉桶采用气体射流充分吸收材料,通过材料的物质层面上控制电平表,自动停止吸烟,张着嘴吹气,气动进料阀打开材料,最后由喂口材料低电平表,当物料液位低于液位时，进料口阀关闭并重新启动吸收物料。上述连续或间歇下料过程可通过PLC和自动控制来设定。
